01

什么是群脈沖測試

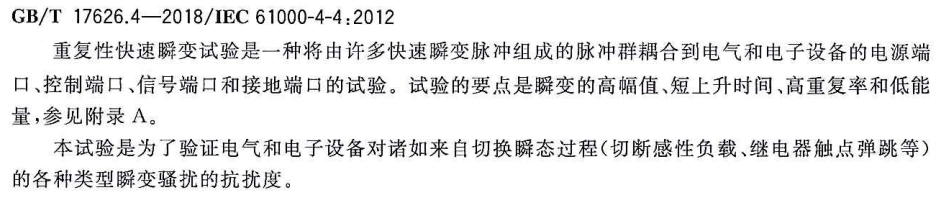

調取《GB17626.4-2018/IEC 61000-4-4:2012》標準文件，相關說明內容如下：

電子設備運行期間會產生各類電氣操作，諸如感性負載分?jǐn)?、繼電器觸點抖動等情況，若硬件方案設計存在缺陷，極易產生干擾并引發設備運行故障。

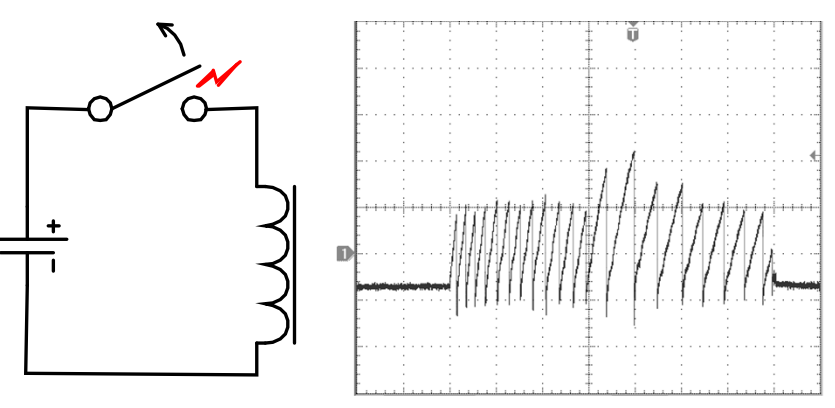

 感性負載斷電的工作過程見下圖：

若帶電電感回路突然斷開，回路電流會在極短時間內降至零；受電感自身特性影響，此時會生成幅值極高的脈沖電壓并引發電弧，電弧還會發生多次重復放電，對應產生多組脈沖電壓。

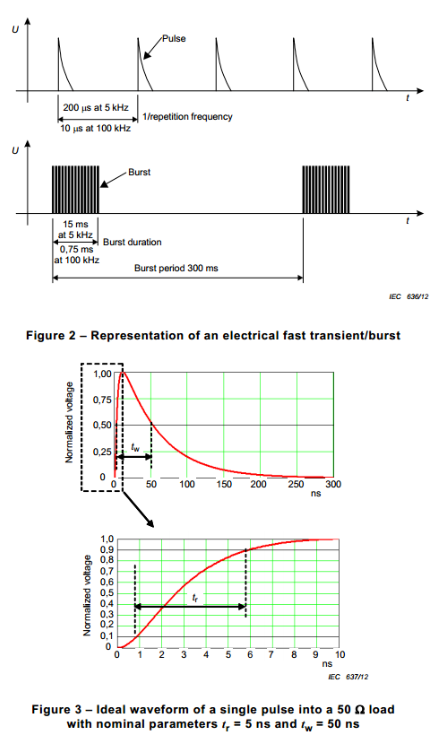

 電快速瞬變脈沖群（EFT）測試用于復現設備實際運行場景中該類干擾，以此驗證設備的抗干擾性能。IEC標準規定了專用EFT干擾波形，用于還原真實工況下的干擾脈沖。

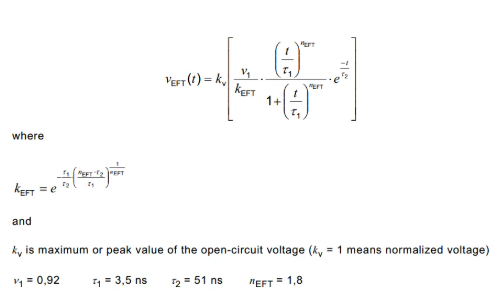

相關標準中同時給出波形計算公式，具體如下：

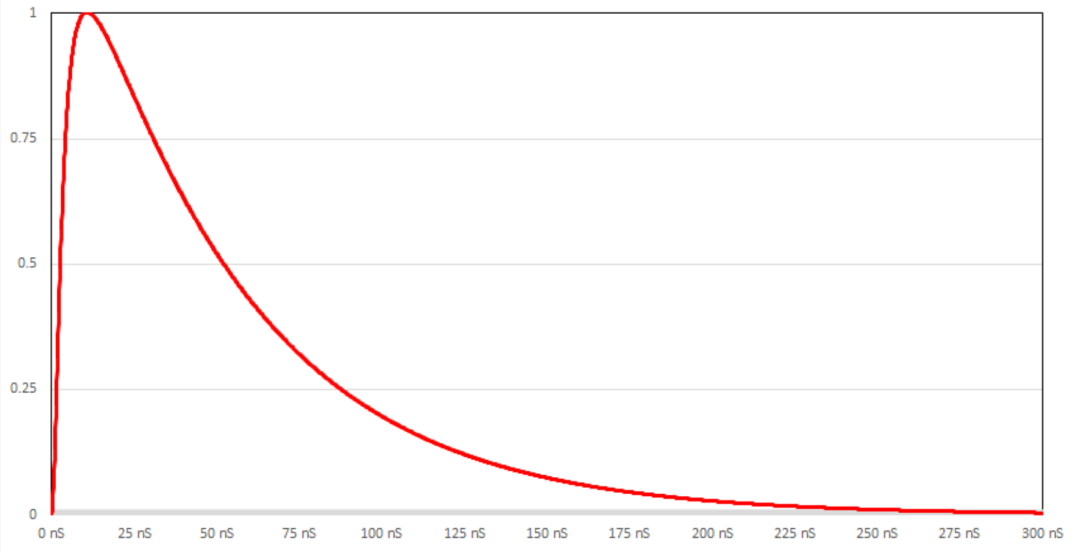

依據上述計算公式，使用Excel繪制生成的波形圖如下，與標準提供的圖例完全一致。

02

為什么不同的EFT測試設備存在差異

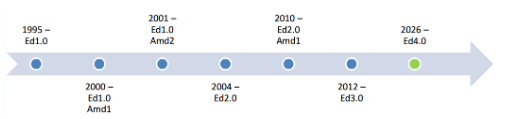

EFT標準版本沿革如下：1995年推出首版，2004年更新為第二版，現行最新版本于2012年正式發布。

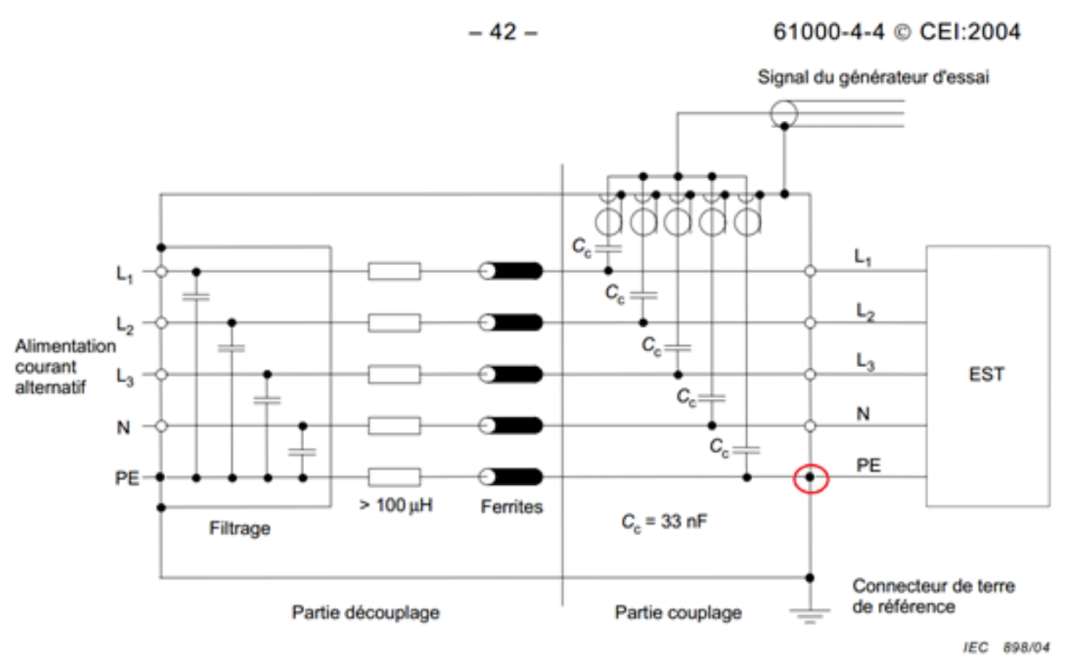

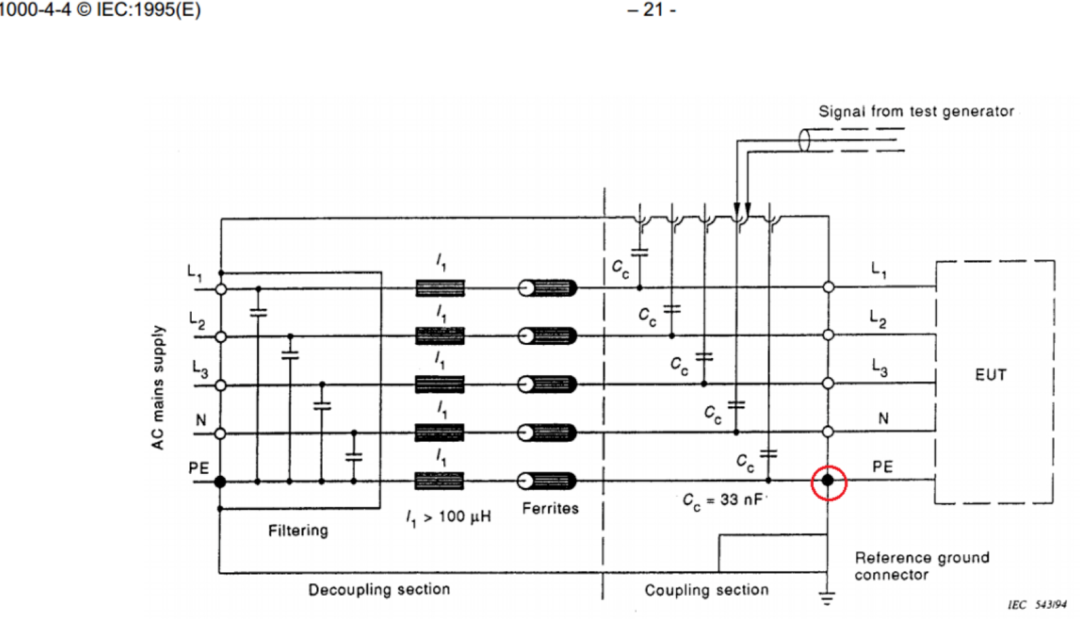

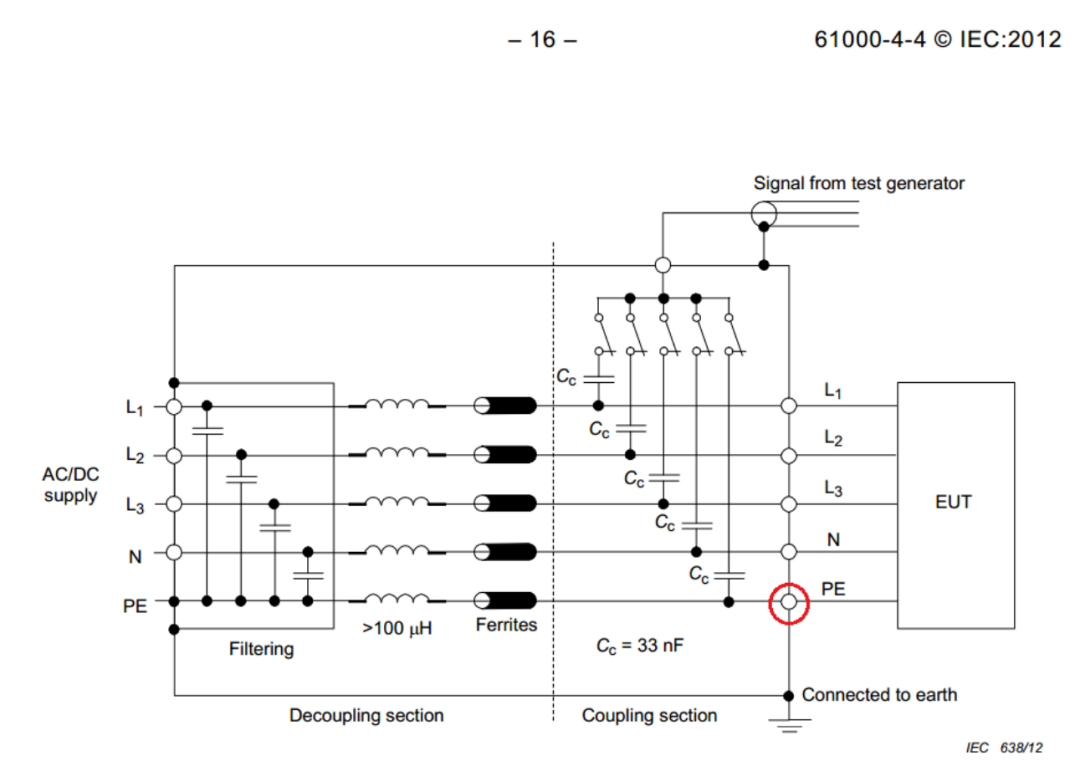

后文將對比 1995 版、2004 版與 2012 版框圖，請關注紅色圈標記的連接點存在的不同之處。

通過上方三份不同時期的標準截圖能夠明顯看出，PE線的接線方式存在明顯區別。1995版與2004版標準中，PE線和接地線的交匯點為實心標識，代表二者直接接地；而2012版新標準里，PE線與接地線交匯點采用空心標識，代表兩者相互斷開、無接地連通。

針對PE接線開展測試時，依據舊版標準的線路會將絕大部分干擾能量直接泄放至大地，流入被測設備（EUT）的干擾能量更少，測試也就更容易達標。

除此之外，各版本標準之間還存在其他區別，本文不再逐一詳述，各位可自行查閱對應標準進行對比分析。

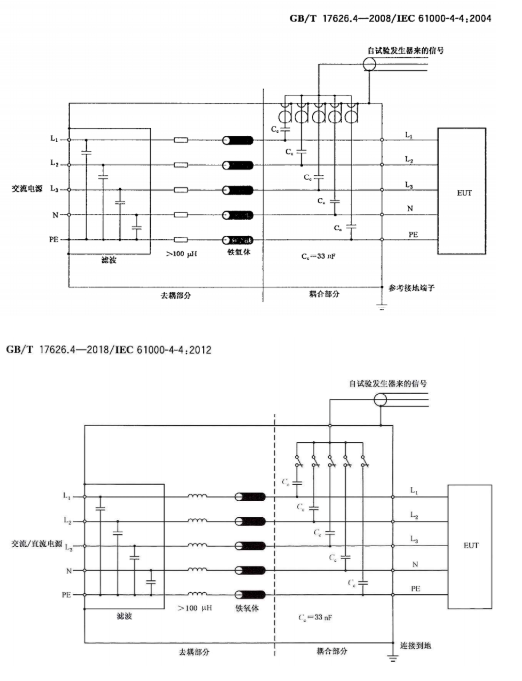

額外補充說明：除查閱相關IEC國際標準外，我也核對了國內標準的原理框圖，下方依次為2008版、2018版國標框圖：

標準《GB/T 17626.4-2008/IEC 61000-4-4:2004》雖標注等同采用 IEC 2004 版，但標準內 PE 與 GND 連接點均繪制為空心符號，與原版 IEC 61000-4-4:2004 存在差異。
