標準基礎信息

1. 標準標識

標準全稱：GB/T 17626.82006《電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗》

國際對標：IEC 6100048:2001（IDT 等同轉化，技術內容完全一致）

2. 版本狀態

發布時間：20061219；實施時間：20070701；現行有效，廢止替換 GB/T 17626.81998 舊版本。

3. 歸口管理

歸口：全國電磁兼容標準化技術委員會 SAC/TC246全國標準信。

4. 核心概念定義

工頻磁場：50Hz/60Hz 正弦低頻磁場，干擾源來自變壓器、高壓母線、電機、配電柜、輸電線漏磁。

本標準專門考核磁敏感電子設備，在持續、短時故障工頻磁場下能否穩定運行，是磁場類抗擾度的基礎測試標準。

標準適用范圍

1、適用設備品類

覆蓋家用、商用、工業、醫療、電力、軌道交通、計量類全部電氣電子設備；重點面向磁敏感設備：電能表、顯示器、傳感器、PLC 控制器、醫療監護儀、智能儀表、伺服驅動、充電樁、AGV 工控主板。

2、三類電磁應用場景

1 類｜住宅、商鋪、辦公室：弱磁場環境；

2 類｜工廠車間、配電室、小型變電站：中等磁場環境；

3 類｜高壓變電所、電廠、大電流機房、軌道交通牽引站：強磁場環境。

3、本標準不覆蓋項目

不考核電纜容性、感性傳導耦合騷擾（傳導騷擾參考 GB/T17626.6）；

不處理射頻高頻磁場干擾（射頻輻射抗擾參考 GB/T17626.3）。

兩類試驗模式

1. 連續工頻磁場試驗

復現設備長期處在變壓器、母線周邊的恒定磁場干擾，持續施加磁場≥3min，模擬現實中長期穩態磁場干擾。

2. 短時（故障）工頻磁場試驗

模擬電網短路、合閘故障瞬間爆發的強磁場；波形為衰減正弦波，作用時長 13s；僅工業、電力類設備需要考核該項目。

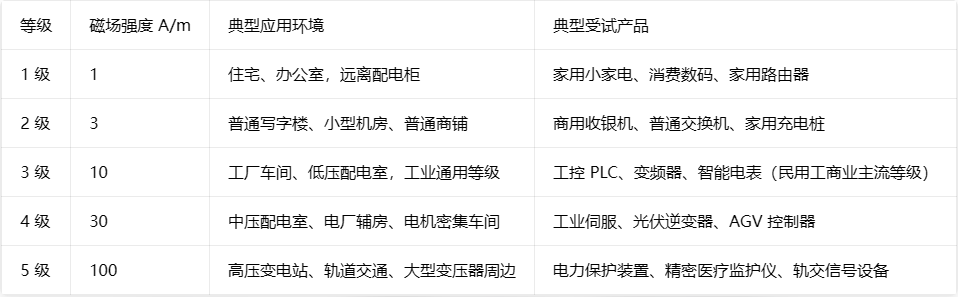

試驗嚴酷等級

短時故障磁場附加等級：300A/m、1000A/m，僅電力一次設備強制考核。

X 級：自定義等級，由設備廠商與用戶協商確定。

試驗設備技術要求

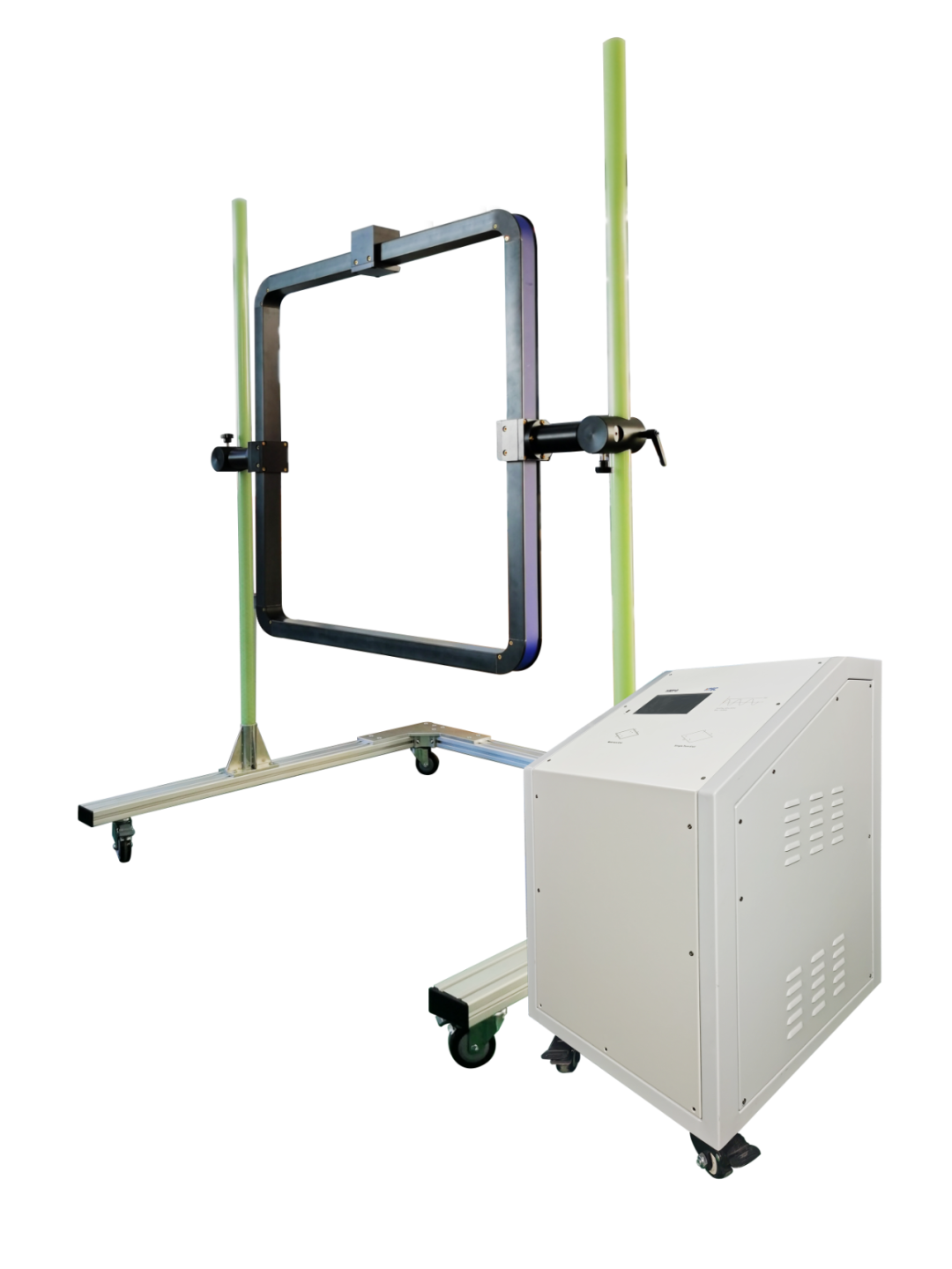

1. 磁場發生裝置（亥姆霍茲線圈 / 方形感應線圈）

①線圈內部磁場均勻區域，必須完整容納整套被測設備；

②線圈支持 X/Y/Z 三個正交方向切換，分別從三個維度施加磁場；

③線圈依據標準附錄 A，每年完成磁場均勻度、H/I 轉換系數校準；

④線圈材質選用銅、鋁等非磁性導電材料。

2. 工頻功率源

輸出純凈 50Hz 正弦波形，諧波失真小；輸出電流能力滿足最高 100A/m 場強輸出需求。

3. 參考接地平板

金屬導電接地平面；被測設備底座對地絕緣；電源線、信號線按照產品實際安裝長度布線。

4. 狀態監測設備

示波器、數據采集儀；實時監控設備通信、輸出信號、顯示界面、計量數據變化情況。

試驗布置與完整測試流程

1、布置要求

①被測設備 EUT 完整裝配，滿載全功能運行；電源線、信號線按照實際工況敷設；

②EUT 放置在線圈中心磁場均勻區域；

③X 水平、Y 水平、Z 垂直三軸分別獨立測試，每個方向測試時長不少于 3min；

④臺式、壁掛、機架設備分別匹配浸入式、環繞式線圈布置形式。

2、完整試驗步驟

1）預處理：設備通電預熱至工況穩定，記錄基準數據（計量讀數、通信報文、輸出信號）；

2）線圈參數設置：設置目標嚴酷等級對應的電流，確認線圈中心磁場強度達標；

3）單軸連續磁場測試：施加規定磁場持續 3min，全程監控設備全部功能狀態；

4）切換線圈方位，完成 X/Y/Z 三軸全部連續磁場測試；

5）電力、工業設備追加短時故障磁場測試，沖擊持續 13s，三軸各執行一次；

6）撤除外加磁場，復測設備基準功能，判斷設備恢復狀態。

試驗結果判定準則

（標準第 9 章）

依據設備在試驗過程、試驗結束后的表現分為 A/B/C 三類，是型式試驗核心判定依據：

1. A 級（合格，無降級）

設備全部功能、計量精度、通信、顯示狀態和試驗前無偏差；計量類產品誤差維持在國標允許范圍。

2. B 級（合格，允許臨時降級）

施加磁場期間，設備出現小幅波動、精度短暫偏移；磁場消失后設備自動恢復全部功能；無數據丟失、無停機、無安全功能失效。

3. C 級（不合格，失效）

出現任意一條直接判定不通過：

- 設備死機、重啟、通信中斷、程序跑飛；

- 存儲數據丟失、內部參數被篡改；

- 計量設備超差、不可逆計數錯誤；

- 保護、急停、絕緣報警等安全功能失效；

- 撤去磁場，設備無法自動恢復正常工作。

GB/T17626 系列

抗擾標準橫向區分

1. GB/T17626.2：ESD 靜電抗擾，瞬時高壓靜電騷擾

2. GB/T17626.3：射頻輻射抗擾，80MHz2.5GHz 高頻電磁波

3. GB/T17626.4：電快速脈沖 EFT，電源線脈沖干擾

4. GB/T17626.5：浪涌 Surge，雷擊高壓沖擊

5. GB/T17626.6：射頻傳導抗擾，線纜耦合高頻干擾

6. GB/T17626.8：工頻磁場抗擾，本系列唯一針對 50Hz 低頻恒定磁場測試，解決 PCB 磁耦合、互感器、儀表漏磁干擾問題。

工程整改優化方案

（磁場干擾失效對策）

1.PCB 設計：運放、計量芯片、霍爾傳感器等磁敏器件遠離變壓器、電感；使用差分走線抵消磁場耦合；

2. 屏蔽結構：內部增加高導磁坡莫合金屏蔽罩；金屬外殼盡量閉合，減小縫隙漏磁；

3. 整機布局：主板、顯示屏遠離板載電源變壓器；整機安裝位置避開配電柜、大功率電機；

4. 接地策略：采用單點接地，抑制地環路感應磁場電壓；

5. 器件選型：選用抗磁型計量芯片、帶磁屏蔽結構互感器。

行業強制應用場景

1. 電力計量：電能表執行 GB/T17215，工頻磁場為 EMC 強制項目，嚴酷等級 3 級（10A/m）；

2. 工業自動化：依據 GB17799 工業通用標準，強制考核 3 級或 4 級；

3. 醫療設備：YY0505 醫用電磁兼容標準，監護儀、核磁配套設備要求 5 級（100A/m）；

4. 軌道交通、充電樁、光伏逆變器：型式檢驗必測項目。
