本部分GB 17626.8標準，規定了設備正常工作狀態下，針對住宅、商業區域、工礦廠區、發電站及中高壓變電站環境工頻磁場干擾的抗擾度指標，用于考核各類家用、商用及工業電氣電子設備在連續或短時工頻磁場環境下的工作性能。

工頻磁場主要由載流導體的工頻電流形成，僅有少量來源于周邊設備（例如變壓器漏磁）。在分析鄰近導體帶來的磁場影響時，需要劃分兩類工況：一是設備正常工作電流，所生成的磁場幅值低且保持穩定；二是故障工況下的短路電流，會形成幅值很高的磁場，但持續時間有限，直至保護器件跳閘。其中熔斷器動作時長約數毫秒，繼電保護裝置動作時長可達數秒。

本次試驗采用工頻正弦磁場波形。

名詞術語

★感應線圈 induction coil

具備固定外形與尺寸的導體環。線圈通入電流后，可在線圈平面及其包圍區域內形成恒定磁場。

★感應線圈因數 induction coil factor

在未放置被測設備時，線圈中心位置測得的磁場強度與線圈通電電流之比，該數值由線圈自身尺寸決定。

★浸入法 immersion method

向受試設備施加磁場的試驗方式，把被測設備放置在感應線圈的中心區域。

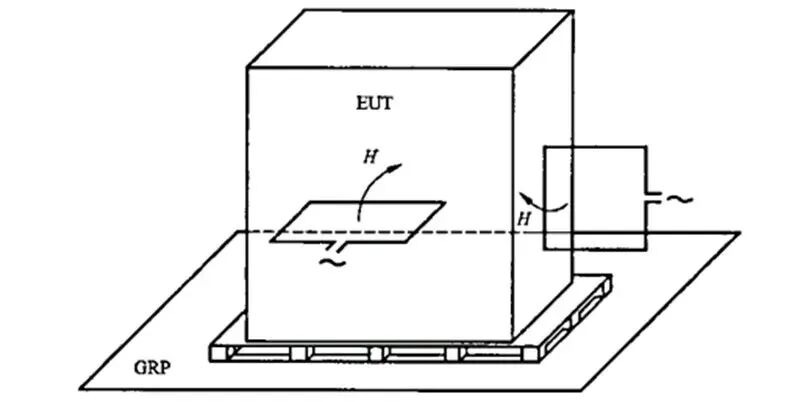

★鄰近法 proximity method

一種給受試設備施加磁場的試驗方法：使用小型感應線圈沿著受試設備外壁緩慢移動，以此定位設備上對磁場干擾尤為敏感的區域。

★接地（參考）平面(GRP) ground(reference)plane (GRP)

一塊導電平板，該平面的電位作為統一的公共參考電位。

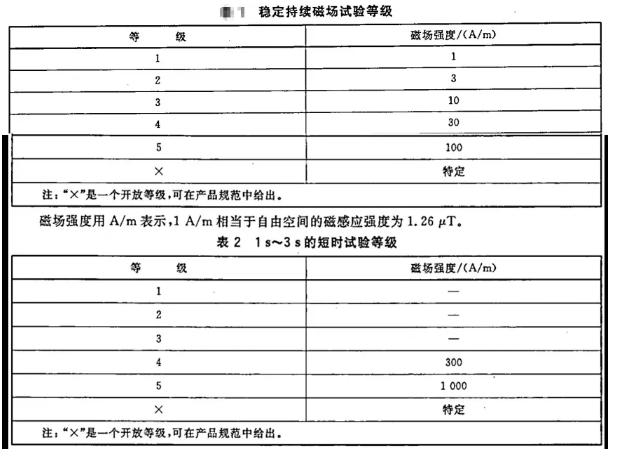

試驗等級

試驗設備

試驗磁場由感應線圈的通入電流產生，采用浸入法對受試設備施加磁場干擾。整套試驗裝置包含試驗電流發生器、感應線圈及配套輔助測試儀器。

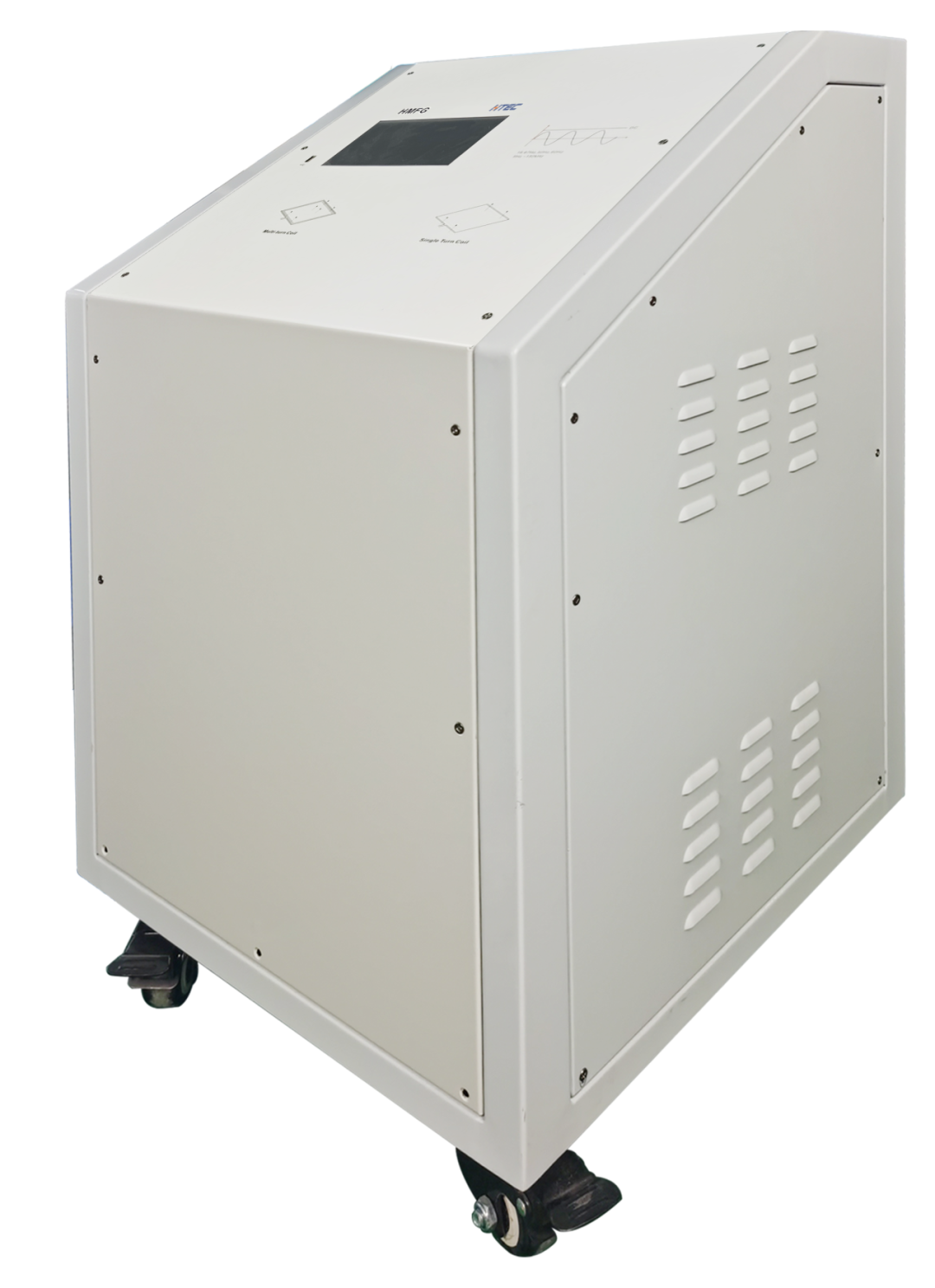

試驗發生器

發生器輸出波形應與試驗磁場波形一致，可為指定感應線圈提供所需試驗電流。發生器容量根據線圈阻抗確定，線圈電感范圍為 2.5μH（1m 標準線圈）至數微亨，例如 1m×2.6m 矩形感應線圈的電感為 6μH。

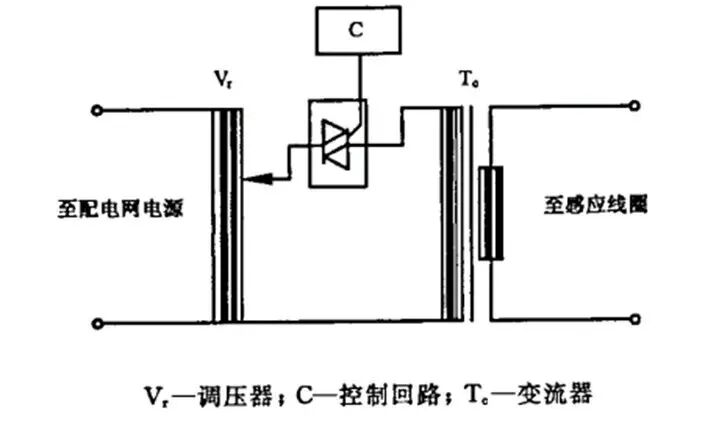

典型電流源主要由接入電網的調壓器、電流互感器，以及短時試驗控制電路構成。發生器可工作在連續模式與短時模式，輸出電流為正弦波形。

感應線圈的特性

感應線圈產生的磁場強度，應當匹配選定的試驗等級，并滿足規定的磁場均勻度要求。感應線圈需采用銅、鋁或是其他非磁性導電材料制作，截面規格與機械結構需保障試驗過程中線圈保持穩定。為降低試驗電流，可以采用多匝結構的線圈。

 感應線圈尺寸需足夠大，能夠從三個相互垂直的方位包圍受試設備?？梢罁茉囋O備外形尺寸，選用不同規格的感應線圈。

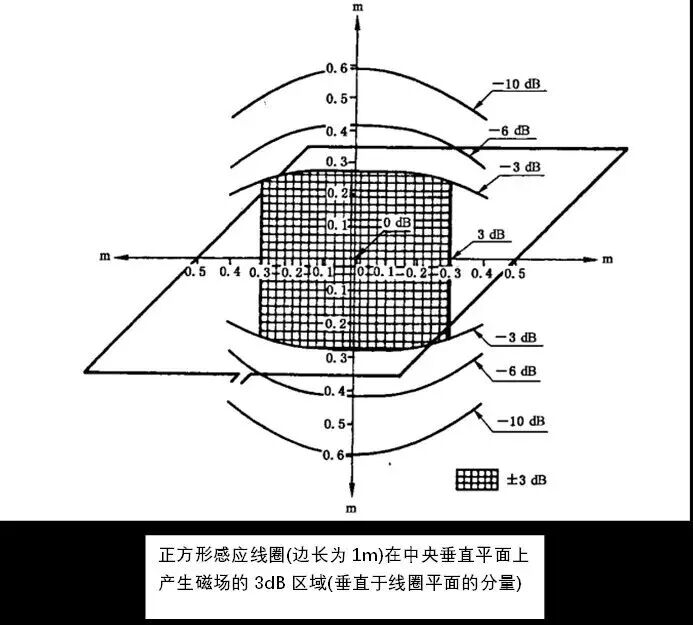

 針對臺式與立式設備所使用的感應線圈，需保證受試設備整體空間內的磁場偏差控制在±3dB。磁場均勻性指標，僅對垂直于線圈平面這一個方向做出要求。

例如測試小型設備（計算機顯示器、電能表、程控發射機等）時，選用邊長1m的正方形或直徑1m的圓形標準感應線圈，線圈采用小截面積導體制作。正方形標準線圈對應的有效試驗空間為0.6m×0.6m×0.5m（高）。若需要優于±3dB的磁場均勻度，或是對體積更大的產品開展測試，可采用雙線圈結構的亥姆霍茲線圈。亥姆霍茲線圈由保持合適間距的兩個及以上線圈組合而成。

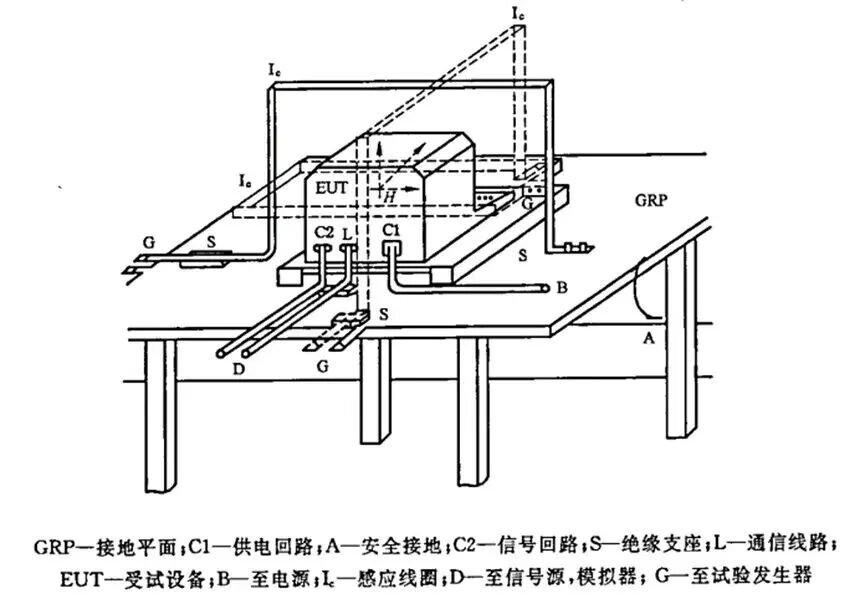

試驗布置

受試設備的擺放與接線需滿足正常工作條件。設備放置于接地參考平面之上，二者之間墊置厚度0.1m的絕緣支撐物，例如干燥木塊。設備外殼通過受試設備自身接地端子，直接與接地參考平面的保護地相連。電源回路、輸入及輸出線路分別對接供電電源、控制單元與信號源，優先選用設備廠家配套或推薦的線纜。若無指定線纜，則選用適配設備信號傳輸的非屏蔽電纜。每根線纜需保留1m長度處在磁場區域內。通信數據線按照對應技術規范與標準要求接到受試設備。試驗發生器與感應線圈之間的距離不得大于3m，發生器的接地端應當和接地參考平面可靠相連。

試驗執行

試驗磁場分為連續穩態磁場與短時磁場兩類，磁場強度、作用時長均依據選定的試驗等級確定。試驗參數如下：連續磁場強度100A/m、持續60s；短時磁場強度1000A/m、持續3s；磁場頻率統一為50Hz，磁場覆蓋X、Y、Z三個正交方向。

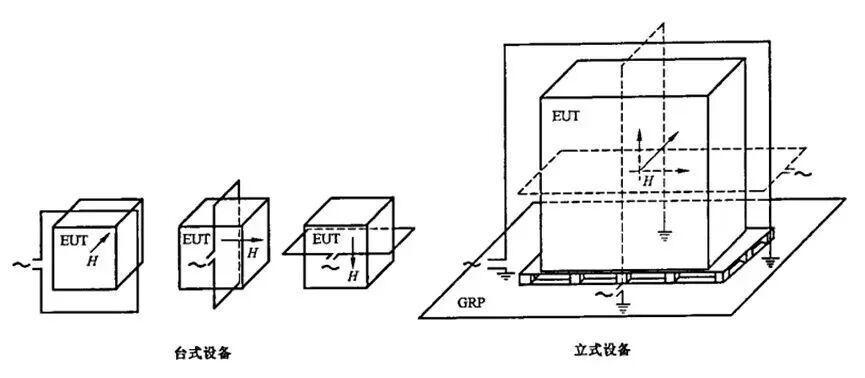

 a）臺式設備

受試設備置于1m×1m標準感應線圈形成的試驗磁場內，試驗過程中需將感應線圈旋轉90°，使受試設備承受不同方向的磁場干擾。

 b）立式設備

根據受試設備尺寸選用適配的感應線圈開展試驗，通過移動感應線圈，對設備整體完成三個正交方向的磁場測試。

試驗時以感應線圈最短邊長的50%為步長，沿受試設備側面移動線圈，分次完成重復試驗。（注：按該步長移動線圈，可保證各區域試驗磁場相互重疊，覆蓋完整試驗范圍。）

每完成一組位置試驗后，將感應線圈旋轉90°，再按照相同試驗流程重復測試，確保受試設備經受全方向磁場干擾。

試驗驗收

1）試驗期間，受試設備不得出現損壞情況。

 2）功能與性能核查要求：

a. 測量及通信功能檢查（具備對應功能時執行）：核查測量誤差是否符合規范要求，確認通信功能在試驗過程及試驗結束后工作正常。

b. 可視報警及人機接口檢查：確保試驗過程中和試驗結束后，相關功能運行正常、狀態無誤。
