承接上篇：2026最嚴電車安全新規，徹底終結了EMC“后置補測”時代。上篇我們理清了新規的核心變革邏輯、考核重點與行業風險，本篇聚焦落地實操，詳細拆解零部件→電池包→整車三級全新EMC測試流程，標注新規專屬新增項目、高頻失效點與合規優化方案，直接可用于項目落地。

01

核心邏輯

舊流程：先測發射、再測抗擾，合格即通關，無工況聯動、無后置復測。

新規新流程：工況前置 → 耐久/機械試驗 → 安全功能同步監控 → 二次復測閉環

所有高壓部件、整車的EMC測試，不再是單一電磁數據考核，而是電磁性能+結構可靠性+安全功能穩定性三位一體考核。

下面我們從下到上，逐級拆解標準化測試流程。

02

零部件級EMC流程

零部件是EMC騷擾源頭，也是新規合規的第一道關卡，所有高壓零部件必須在OTS階段完成全項摸底，杜絕問題遺留到整車。

第一步：測試前置準備（合規基礎）

提前梳理器件工況、電氣原理圖、線束布置規范，搭建標準化測試臺架，包含穩壓電源、模擬負載、CAN通訊系統，嚴格對標國標把控線纜長度、離地高度、接地方式。同時校驗測試設備資質，確保所有儀器校準有效，規避試驗無效風險。測試前完成多工況上電調試，保證器件運行穩定無異常。

第二步：發射測試（先控騷擾源頭）

核心考核兩大基礎項目，重點覆蓋SiC高頻器件騷擾頻段：

傳導發射CE（0.15MHz～30MHz）：通過LISN采集電源線低頻騷擾，排查低頻超標問題，優化濾波電路、接地設計；

輻射發射RE（30MHz～3GHz）：GTEM小室預摸底+3米暗室精測，重點管控300MHz以上高頻騷擾，解決器件開關高頻輻射問題。

新規新增要求：需覆蓋滿載、快充穩態等全工況，杜絕單一工況達標、全場景失效的問題。

第三步：抗擾測試（新規核心加分項）

區別于舊標準只測器件耐受度，新規要求干擾下安全功能零異常，五大抗擾項目全程監控BMS信號、高壓繼電器狀態、絕緣數據：

ESD靜電放電：殼體、接插件高低壓放電測試；

EFT電快速脈沖群：電源線、信號線瞬態抗擾；

SURGE浪涌：高壓端口雷擊、電壓波動抗擾；

BCI大電流注入：線束射頻干擾耐受（車載核心必考項）；

RS輻射抗擾：空間強電磁場照射抗擾。

只要出現信號跳變、報警誤觸發、繼電器誤動作，直接判定不合格。

第四步：耐久后復測（新規獨有流程）

完成300次大功率快充耐久循環后，靜置冷卻，再次復測CE/RE發射數據，考核器件老化后的EMC穩定性，提前規避長期用車后的安全隱患。

03

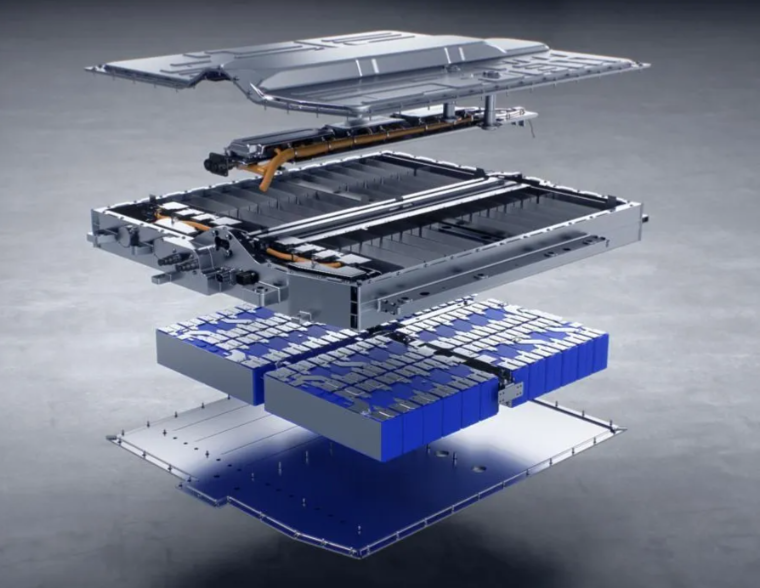

電池包級EMC流程

電池包是本次新規管控重中之重，新增“機械破壞+絕緣檢測+EMC復測”聯動流程，也是目前車企最高發失效環節。

常規EMC摸底

完成電池包靜態、快充工況下的傳導、輻射、抗擾全項測試，確保基礎電磁性能合規。

機械破壞試驗前置

依次完成底部撞擊、殼體擠壓、隨機振動試驗，模擬行車磕碰、顛簸工況，驗證結構可靠性。

絕緣優先檢測

機械試驗后第一時間檢測絕緣電阻，確保無高壓漏電風險，這是后續EMC復測的前置條件。

損傷后EMC復測

結構受損后，重點核查殼體屏蔽、線束屏蔽層是否失效，復測輻射發射數據。屏蔽搭接不良、密封開裂導致的高頻超標，是當前最高發失效點。

熱擴散工況抗擾測試

電池?zé)崾Э卦囼炄摊B加BCI抗擾測試，強制保障極端工況下，熱預警信號穩定、高壓保護功能有效，實現熱安全與電磁安全雙達標。

04

流程整車級EMC合規流程

整車EMC嚴格對標 GB/T 18387、GB 34660 最新標準，是車型上牌、量產的最終考核關卡，流程嚴謹性直接決定申報成敗。

a.車輛預處理

校準電池SOC、冷卻系統、電氣工況，關閉多余車載設備，嚴格按照國標規范固定車身、輪胎、線束狀態，保證試驗條件統一標準。

b.多工況發射測試

覆蓋怠速、勻速行駛、大功率快充、V2L外放電四大核心工況，測試整車傳導騷擾、高低頻輻射騷擾，垂直、水平雙極化全維度檢測。

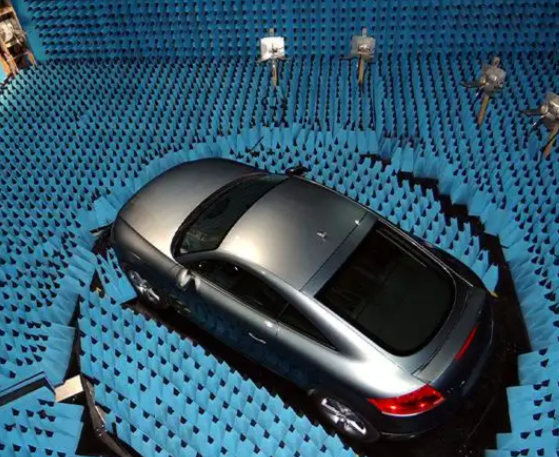

c.整車輻射抗擾測試

暗室強場照射環境下，全程監控整車高壓安全系統，杜絕高壓下電誤觸發、絕緣監測異常、一鍵斷電裝置誤動作。

d.托底撞擊后整車復測（新規重磅新增）

完成35km/h底盤托底試驗后，整車入暗室復測輻射騷擾，驗證車身、電池包受損后的電磁兼容性能，徹底杜絕行車磕碰后的電磁安全隱患。

e.數據審核與報告出具

雙重判定：電磁限值達標 + 安全功能無異常，方可出具CMA/CNAS合規報告，用于工信部公告申報。

05

新規下高頻失效點&低成本整改方案

結合近期大量摸底測試數據，我們整理出三大最高發失效問題，配套落地整改方案：

a.高頻輻射超標（300MHz～3GHz）

原因：SiC器件高頻開關、殼體導電搭接不良、線束屏蔽破損。

方案：優化電池包導電密封結構、升級高頻屏蔽線束、高壓端口增加高頻抑制設計。

b.干擾導致安全信號跳變

原因：強弱電線束共線、安全回路無濾波、耦合干擾嚴重。

方案：BMS安全信號線獨立布線、增加LC濾波模塊，隔離功率器件騷擾耦合。

c.老化/撞擊后復測超標

原因：前期無抗老化、抗沖擊屏蔽設計，器件耐久性能不足。

方案：研發階段前置耐久摸底、機械工況聯測，提前優化結構與器件選型

2026年電車安全新規，讓EMC測試徹底告別了“末期湊數據”的時代。

從零部件源頭摸底，到電池包工況聯測，再到整車多場景閉環驗證，全流程前置管控、多工況聯動測試、問題閉環整改，已經成為新能源車型合規的唯一標準答案。

EMC不再是簡單的實驗室測試，而是貫穿整車研發、結構設計、器件選型、耐久驗證的核心安全工程。

盡早完成前置摸底、吃透新規流程、規避高頻失效坑，才能在新一輪行業合規洗牌中，實現低成本、高效率通關。
